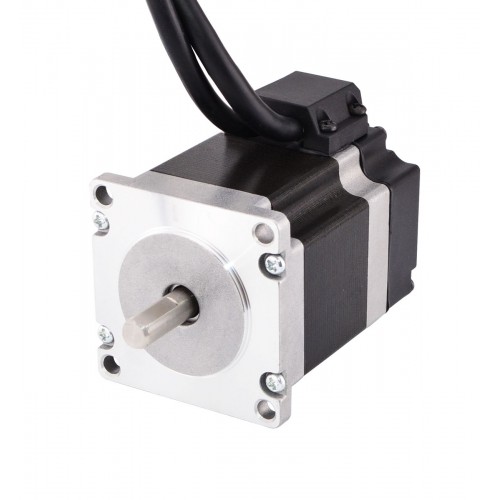

Nema 23 Closed Loop Stepper Motor 23HS22-2804D-E1000 1.26Nm Encoder 1000CPR(out of stock)
- Manuals and Documentation: Motor Datasheet:
Special Offer in Christmas 2024:
- 6% Off On Total Order Amount!
- Enjoy Discount at Checkout! No Need Coupon Code!
- Valid Till January 6th,2025
Buy It Now:£49.49
Nema 23 Closed Loop Stepper Motor 23HS22-2804D-E1000 1.26Nm Encoder 1000CPR
Motor Specification
- Manufacturer Part Number: 23HS22-2804D-E1000
- Motor Type: Bipolar Stepper
- Step Angle: 1.8 deg
- Holding Torque: 1.26Nm(178.4oz.in)
- Rated Current/phase: 2.8A
- Voltage: 2.5V
- Phase Resistance: 0.9ohms
- Inductance: 2.5mH ± 20%(1KHz)
- Frame Size: 57 x 57mm
- Body Length: 56mm
- Shaft Diameter: Φ8mm
- Shaft Length: 21mm
- D-Cut Length: 15mm
- Number of Leads: 4
- Lead Length: 500mm
Encoder Specification
- Driving Voltage : 5V
- Output current : 55mA
- Resolution : 1000ppr
- Output Signal : 2 Channels
- Bore Diameter : Φ8mm
- Output Frequency : ≤1MHz
- Running Speed : ≤5000rpm
- IP Protection : IP20
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Red
|
Green
|
Yellow
|
Blue
|
| Motor Specification | |
|---|---|
| Step Angle(°) | 1.8 / 1.8 |
| Body Length(mm) | 56 |
| Holding Torque (Ncm) | 126 |
| Holding Torque (oz.in) | 178.4 |
| Inductance(mH) | 2.5 |
| Lead Length(mm) | 500 |
| Motor Nema Size | Nema 23 |
| No. of Lead | 4 |
| Phase Resistance(ohm) | 0.9 |
| Rated Current (A) | 2.8 |
| Shaft Diameter(mm) | 8 |
| Shaft Length(mm) | 21 |
| Bipolar/Unipolar | Bipolar |
| Electrical Specification | |
| Output Frequency(MHz) | ≤1MHz |
| Encoder Specification | |
| Rated Voltage(V) | 5V |
| Output Current(mA) | 55 |
| Resolution(CPR) | 1000 |
| Output Signal Channels | 2 Channels |
| Running Speed(rpm) | ≤5000rpm |
| IP Protection | IP20 |
| Physical Specification | |
| Weight(g) | 800 |
