Nema 23 External Linear Stepper Motor 56mm Stack 23LS22-2004E-200U Lead 4mm/0.15748"
- Manuals and Documentation: Full Datasheet:
Special Offer in Christmas 2024:
- 6% Off On Total Order Amount!
- Enjoy Discount at Checkout! No Need Coupon Code!
- Valid Till January 6th,2025
Buy It Now:£43.55
Nema 23 External Linear Stepper Motor 56mm Stack 23LS22-2004E-200U Lead 4mm/0.15748"

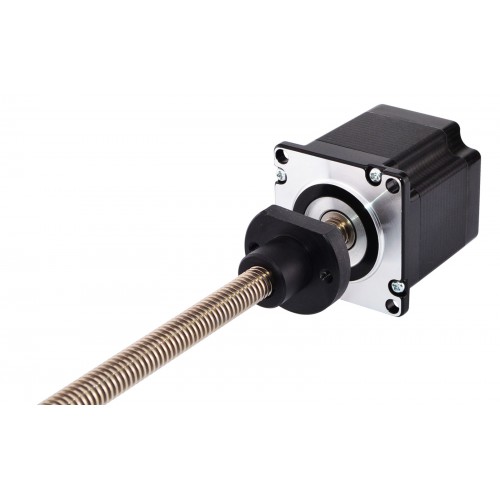

This model is economy linear stepper motor which named Nema 23 external linear actuator, the motor part is 56mm 1.8 degree 2A Nema 23 stepper motor. It was integrated with 200mm Tr11x4 threaded rod, and a POM screw nut move along the threaded rod.
Electrical Specification
- Manufacturer Part Number: 23LS22-2004E-200U
- Motor Type: Bipolar Stepper
- Holding Torque: 1.2Nm
- Rated Current/phase: 2.0A
- Phase Resistance: 3.6ohms
- Voltage: 7.2V
- Inductance: 12mH ± 20%(1KHz)
Physical Specification
- Frame Size: 57 x 57mm
- Motor Length: 56mm
- Lead Screw Length: 200mm（7.874"）
- Lead Screw Diameter: Φ11mm（0.433"）
- Lead /Step: 0.02mm(0.0007874" )
- Lead/Revolution: 4mm（0.1575"）
- Number of Leads: 4
- Lead Length: 500mm
- Weight : 650g
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
| Electrical Specification | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Holding Torque (Ncm) | 120 |
| Holding Torque (oz.in) | 170 |
| Inductance(mH) | 12 |
| Motor Type | External |
| Phase Resistance(ohm) | 3.6 |
| Rated Current (A) | 2 |
| Step Angle(°) | 1.8 |
| Physical Specification | |
| Body Length(mm) | 56 |
| Frame Size(mm) | 57x57 |
| Lead Screw Diameter(mm) | 11 |
| Lead Screw Length(mm) | 200 |
| Lead Revolution(mm) | 4 |
| Linear Travel / Step(mm) | 0.02 |
| No. of Lead | 4 |
| Lead Length(mm) | 500 |
