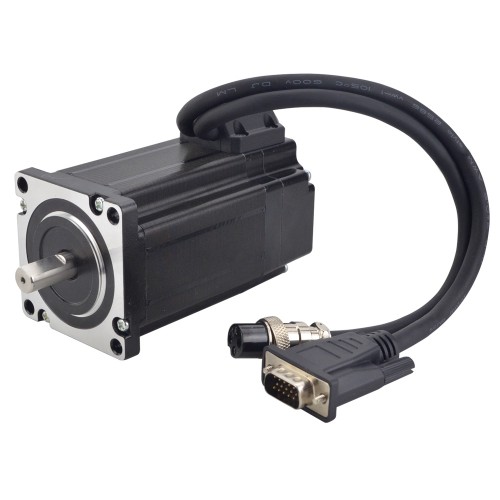

Nema 24 Closed Loop Stepper Motor 24HE34-5004D-E1000 3.0Nm Encoder 1000CPR
-
Manuals and Documentation:
Full Datasheet:
Torque Curve:
Special Offer in Christmas 2024:
- 6% Off On Total Order Amount!
- Enjoy Discount at Checkout! No Need Coupon Code!
- Valid Till January 6th,2025
Buy It Now:£35.20
Nema 24 Closed Loop Stepper Motor 24HE34-5004D-E1000 3.0Nm Encoder 1000CPR
Electrical Specification
- Manufacturer Part Number: 24HE34-5004D-E1000
- Number of phase: 2
- Step Angle: 1.8 deg
- Holding Torque: 3.0 Nm(424.92oz.in)
- Rated Current/phase: 5.0 A
- Phase Resistance: 0.45 ohms± 10%
- Inductance: 1.8 mH ± 20%(1KHz)
Physical Specification
- Frame Size: 60 x 60 mm
- Body Length: 86 mm
- Shaft Diameter: Φ10 mm
- Shaft Length: 21 mm
- D-CUT Shaft Length: 15 mm
- Lead Length: 300 mm
- Weight: 1.52 kg
Encoder Specification
- Driving Voltage : 5V
- Output current : 55mA
- Resolution : 1000ppr
- Output Signal : 2 Channels
- Bore Diameter : Φ8mm
- Output Frequency : ≤1MHz
- Running Speed : ≤5000rpm
- IP Protection : IP20
Connection
|
A+
|
A-
|
B+
|
B-
|
|
WHT
|
GRN
|
BLU
|
BLK
|
| Motor Specification | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Holding Torque (Ncm) | 300 |
| Holding Torque (oz.in) | 424.92 |
| Inductance(mH) | 1.8 |
| Lead Length(mm) | 300 |
| Motor Nema Size | Nema 24 |
| No. of Lead | 4 |
| Phase Resistance(ohm) | 0.45 |
| Rated Current (A) | 5 |
| Shaft Diameter(mm) | 10 |
| Shaft Length(mm) | 21 |
| Step Angle(°) | 1.8 |
| Encoder Specification | |
| Output Current(mA) | 55 |
| Output Frequency | ≤1MHz |
| Output Signal Channels | 2 |
| Rated Voltage(V) | 5 |
| Resolution(CPR) | 1000 |
