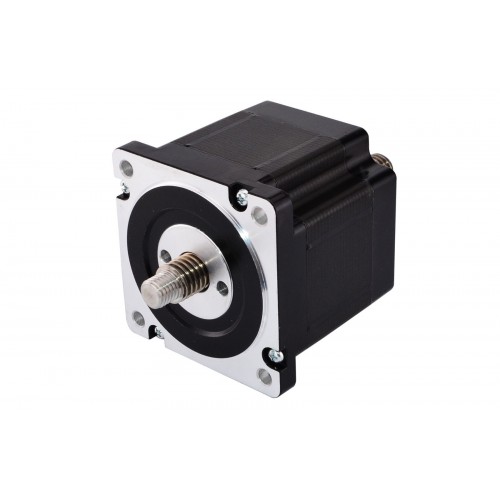

Nema 34 Lead Screw Stepper Motor 79mm Stack Lead 6.35mm/0.25" 34LS31-3124C-150N
- Manuals and Documentation: Full Datasheet:
Special Offer in Christmas 2024:
- 6% Off On Total Order Amount!
- Enjoy Discount at Checkout! No Need Coupon Code!
- Valid Till January 6th,2025
Buy It Now:£196.87
Nema 34 Lead Screw Stepper Motor 79mm Stack Lead 6.35mm/0.25" 34LS31-3124C-150N
This model is almost exactly same as Haydon Kerk 86000 series size 34 non-captive stepper motor linear actuator. The motor part is 79mm body 1.8 degree 3.12A Nema 34 stepper motor, and it works with a 15.88mm (0.625") diameter 150mm (5.9055") length lead screw, the linear travel is 6.35mm (0.25") per revolution.
Electrical Specification
- Manufacturer Part Number: 34LS31-3124C-150N
- Motor Type: Non-captive Linear Stepper
- Step Angle: 1.8°
- Minimal Thrust: 800N (300pps)
- Rated Current/phase: 3.12A
- Phase Resistance: 1.6ohms
- Voltage: 5V
- Inductance: 8.8mH±20%(1KHz)
Physical Specification
- Frame Size: 86x 86mm
- Body Length: 79mm
- Lead Screw Length: 150mm(5.9055")
- Lead Screw Diameter: Φ15.88mm(0.625")
- Lead/Step: 0.03175mm(0.00125" )
- Lead Travel/Revolution: 6.35mm(0.25")
- Number of Leads: 4
- Lead Length: 300mm
- Weight : 2300g
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Red
|
Red/White
|
Green/White
|
Green
|
Questo modello è quasi identico all'attuatore lineare Hayper Kerk serie 86000 taglia 34 non lineare. La parte del motore è un motore passo-passo Nema 34 da 1,8 mm a 1,8,8 corpo e 1,81 mm (0,625 ") con diametro di 150 mm (5,9055"), la corsa lineare è di 6,35 mm (0,25 ") per rivoluzione.
Specifica Elettrica
- Codice Articolo del Costruttore: 34LS31-3124C-150N
- Tipo di motore: Non-captive Attuatore lineare
- Angolo di passo: 1.8°
- Spinta minima: 800N (300pps)
- Corrente/fase nominale: 3.12A
- Resistenza di fase: 1.6ohms
- Tensione nominale: 5V
- Induttanza: 8.8mH±20%(1KHz)
Specifica Fisica
- Dimensione telaio: 86x 86mm
- Altezza del motore: 79mm
- Lunghezza della vite di comando: 150mm(5.9055")
- Diametro vite di trasmissione: Φ15.88mm(0.625")
- Piombo / Passo: 0.03175mm(0.00125" )
- Piombo: 6.35mm(0.25")
- Numero di cavi: 4
- Lunghezza del cavo: 300mm
- Peso : 2300g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Red
|
Red/White
|
Green/White
|
Green
|
| Electrical Specification | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductance(mH) | 8.8 |
| Minimal Thrust(N) | 800 |
| Motor Type | Non-Captive |
| Phase Resistance(ohm) | 1.6 |
| Rated Current (A) | 3.12 |
| Step Angle(°) | 1.8 |
| Physical Specification | |
| Body Length(mm) | 78.56 |
| Frame Size(mm) | 86x86 |
| Lead Screw Diameter(mm) | 15.88 |
| Lead Screw Length(mm) | 150 |
| Lead Revolution(mm) | 6.35 |
| Linear Travel / Step(mm) | 0.03175 |
| No. of Lead | 4 |
| Lead Length(mm) | 300 |
