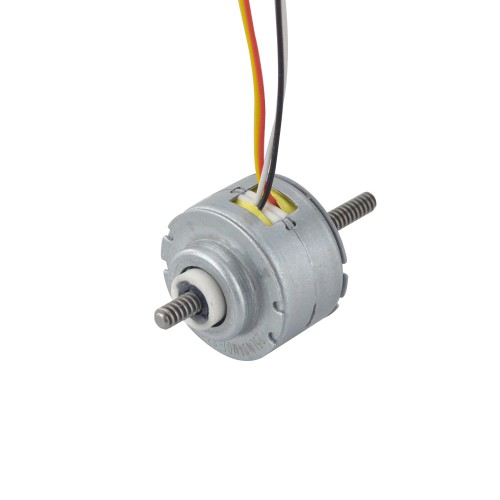

Φ25x15.6mm PM Non-Captive Precision Linear Stepper Motor 25LN24M01-233 Lead 1mm/0.039" Length 50mm
- Manuals and Documentation: Full Datasheet:
Special Offer in Christmas 2024:
- 6% Off On Total Order Amount!
- Enjoy Discount at Checkout! No Need Coupon Code!
- Valid Till January 6th,2025
Buy It Now:£20.14
Φ25x15.6mm PM Non-Captive Precision Linear Stepper Motor 25LN24M01-233 Lead 1mm/0.039" Length 50mm
Electrical Specification
- Manufacturer Part Number: 25LN24M01-233
- Motor Type: PM Non-Captive Linear Stepper
- Phase: 2
- Step Angle: 15 deg
- Rated Current/phase: 0.23 A
- Thrust: 25 N(200 Hz)
- Phase Resistance: 53 ± 7% ohms(20 ℃)
- Inductance: 23.5 mH ± 20%
- IP Protection: IP34
- Life: 1500000 cycles
Physical Specification
- Frame Size: Φ25 mm
- Body Length: 15.6 mm
- Lead Screw Length: 50 mm（1.969"）
- Lead Screw Diameter: Φ3.5 mm（0.138"）
- Lead/Revolution: 1 mm（0.039"）
- Lead/Step: 0.0417 mm(0.00164")
- Number of Leads: 4
- Lead Length: 70 mm
- Weight: 37.6 g
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Yellow
|
Red
|
Red
|
Yellow
|
| Electrical Specification | |
|---|---|
| Inductance(mH) | 23.5 |
| Phase Resistance(ohm) | 53 |
| Rated Current (A) | 0.23 |
| Step Angle(°) | 15 |
| Motor Type | Non-Captive |
| No. of Phase | 2 |
| Physical Specification | |
| Body Length(mm) | 15.6 |
| Frame Size(mm) | Φ25 |
| Lead Screw Length(mm) | 50 |
| No. of Lead | 4 |
| Lead Travel/Revolution(mm) | 1 |
| Lead Travel/Step(mm) | 0.0417 |
