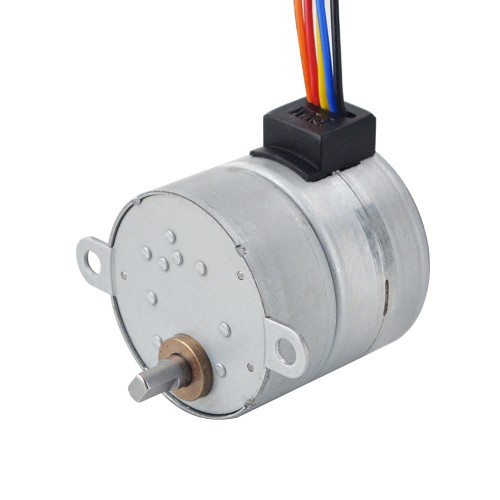

Φ35x35.2mm PM Gear Stepper Motor 35PM48M01-SG30 30:1 Spur Gearbox
- Manuals and Documentation: Full Datasheet:
Special Offer in Christmas 2024:
- 6% Off On Total Order Amount!
- Enjoy Discount at Checkout! No Need Coupon Code!
- Valid Till January 6th,2025
Buy It Now:£12.82
Φ35x35.2mm PM Gear Stepper Motor 35PM48M01-SG30 30:1 Spur Gearbox
Electrical Specification
- Manufacturer Part Number: 35PM48M01-SG30
- Motor Type: PM Stepper
- Phase: 4
- Step Angle: 0.25 deg
- Rated Current/phase: 0.4 A
- Holding Torque: 117.6 Ncm(166.569 oz.in)
- Phase Resistance: 30 ± 7% ohms(25 ℃)
- Inductance: 17.1 mH ± 20%
Physical Specification
- Frame Size: Φ35 mm
- Body Length: 35.2 mm
- Gearbox Length: 14.5 mm
- Shaft Diameter: Φ5 mm
- Shaft Length: 10 mm
- D-cut Length: 6 mm
- Gearbox Type: Spur
- Gear Ratio: 30
- Number of Leads: 5 with connector PH-6Y
- Lead Length: 240 mm
- Weight: 115.8 g
Connection
|
1
|
2
|
3
|
4
|
5
|
|
Yellow
|
Black
|
Blue
|
Red
|
Orange
|
| Electrical Specification | |
|---|---|
| Holding Torque (oz.in) | 166.569 |
| Inductance(mH) | 17.1 |
| Phase Resistance(ohm) | 30 |
| Rated Current (A) | 0.4 |
| Step Angle(°) | 0.25 |
| No. of Phase | 4 |
| Holding Torque(mN.m) | 1176 |
| Gearbox Specification | |
| Gear Ratio | 30 |
| Gearbox Length(mm) | 14.5 |
| Gearbox Type | Spur |
| Physical Specification | |
| Body Length(mm) | 35.2 |
| Frame Size(mm) | Φ35 |
| Lead Length(mm) | 240 |
| No. of Lead | 5 |
| Shaft Diameter(mm) | Φ5 |
| Shaft Length(mm) | 10 |
