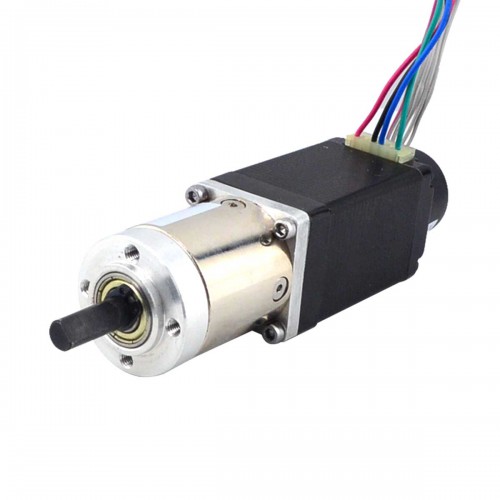

Nema 11 Closed-loop Stepper Gearmotor 11HS20-0674D-PG5-E22-300 300CPR with 15:1 Planetary Gearbox
- Manuals and Documentation: Motor Datasheet:
Special Offer in Blackfriday:
- 6% Off On Total Order Amount!
- Enjoy Discount at Checkout! No Need Coupon Code!
- Valid Till December 3th,2024
Buy It Now:£64.03
Nema 11 Closed-loop Stepper Gearmotor 11HS20-0674D-PG5-E22-300 300CPR with 15:1 Planetary Gearbox
Motor Specification
- Manufacturer Part Number: 11HS20-0674D-PG14-E22-300
- Motor Type: Bipolar Stepper
- Step Angle without Gearbox: 1.8 deg
- Holding Torque without Gearbox: 0.14Nm(19.83oz.in)
- Rated Current/phase: 0.67A
- Phase Resistance: 12.00ohms
- Voltage: 8.04V
- Inductance: 6.50mH ± 20%(1KHz)
- Number of Leads: 4
- Lead Length: 500mm
Gearbox Specifications
- Gearbox Type: Planetary
- Gearbox Length: 35mm
- Gear Ratio: 13.73
- Efficiency: 81%
- Shaft Diameter: Φ6mm
- Shaft Length: 18mm
- D-Cut length: 12mm
- Backlash at No-load: <=1deg
- Max.Permissible Torque: 3Nm(424.92oz.in)
- Moment Permissible Torque: 5Nm(708.2oz.in)
- Shaft Maximum Axial Load: 5N
- Shaft Maximum Radial Load: 25N
Encoder Specification
- Supply Voltage : 5VDC
- Output current : ≤20mA
- Resolution : 300cpr
- Output Signal : 2 Channels
- Shaft Diameter : Φ4mm
- Output Frequency : ≤30KHz
- Output Low Voltage: ≤0.3VDC
- Output High Voltage: ≥3.4VDC
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
| Motor Specification | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Holding Torque (Ncm) | 14 |
| Holding Torque (oz.in) | 19.83 |
| Lead Length(mm) | 500 |
| Motor Nema Size | Nema 11 |
| No. of Lead | 4 |
| Phase Resistance(ohm) | 12 |
| Rated Current (A) | 0.67 |
| Shaft Diameter(mm) | 6 |
| Shaft Length(mm) | 18 |
| Step Angle(°) | 1.8 |
| Encoder Specification | |
| Output Current(mA) | 20 |
| Output Frequency | ≤30KHz |
| Output Signal Channels | 2 |
| Rated Voltage(V) | 5 |
| Resolution(CPR) | 300 |
| Output High Voltage(VDC) | ≥3.4 |
| Output Low Voltage(VDC) | ≤0.3 |
