Nema 14 External Linear Actuator 35mm Stack 14LS13-0574Q-150E Lead 4.877mm/0.192"

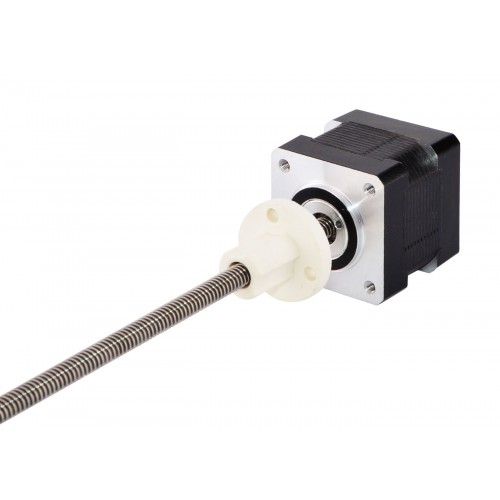

This model is almost exactly same as Haydon Kerk 35000 series size 14 external stepper motor linear actuator. The motor part is 35mm body 1.8 degree 0.57A Nema 14 stepper motor, and it has integrated with a 5.54mm (0.2181") diameter 150mm (5.9055") length lead screw and a POM screw nut, the linear travel is 4.877mm (0.192") per revolution.
Electrical Specification
- Manufacturer Part Number: 14LS13-0574Q-150E
- Motor Type: External Linear Stepper
- Step Angle: 1.8°
- Minimal Thrust: 70N (300pps)
- Rated Current/phase: 0.57A
- Phase Resistance: 8.8ohms
- Voltage: 5V
- Inductance: 13mH±20%(1KHz)
Physical Specification
- Frame Size: 35 x 35mm
- Body Length: 35mm
- Lead Screw Length: 150mm(5.9055")
- Lead Screw Diameter: Φ5.54mm(0.2181")
- Lead/Step: 0.024384mm(0.00096" )
- Lead Travel/Revolution: 4.877mm(0.192")
- Number of Leads: 4
- Lead Length: 300mm
- Weight : 162g
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Red
|
Red/White
|
Green/White
|
Green
|
| Electrical Specification | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductance(mH) | 13 |
| Minimal Thrust(N) | 70 |
| Motor Type | External |
| Phase Resistance(ohm) | 8.8 |
| Rated Current (A) | 0.57 |
| Step Angle(°) | 1.8 |
| Physical Specification | |
| Body Length(mm) | 34.5 |
| Frame Size(mm) | 35x35 |
| Lead Screw Diameter(mm) | 5.54 |
| Lead Screw Length(mm) | 150 |
| Lead Revolution(mm) | 4.8768 |
| Linear Travel / Step(mm) | 0.024384 |
| No. of Lead | 4 |
| Lead Length(mm) | 300 |
