Nema 14 Non Captive Linear 48mm Stack Lead 2.4384mm/0.096" 14LS17-0914J-250N
- Manuals and Documentation: Full Datasheet:
Buy It Now:£82.22

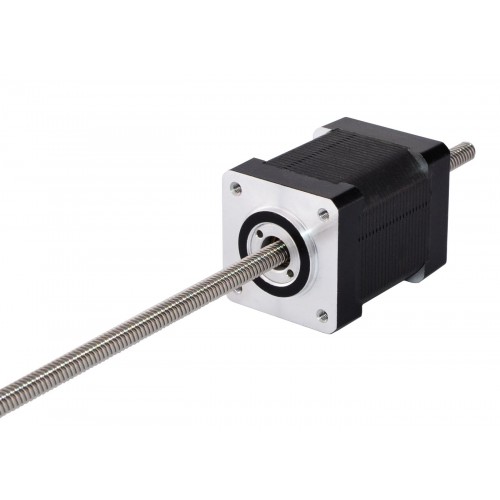

Nema 14 Non Captive Linear 48mm Stack Lead 2.4384mm/0.096" 14LS17-0914J-250N
This model is almost exactly same as Haydon Kerk 35000 series size 14 double stack non-captive stepper motor linear actuator. The motor part is 48mm body 1.8 degree 0.91A Nema 14 stepper motor, and it works with a 5.54mm (0.2181") diameter 250mm (9.8425") length lead screw, the linear travel is 2.438mm (0.096") per revolution.
Electrical Specification
- Manufacturer Part Number: 14LS17-0914J-250N
- Motor Type: Non-captive Linear Stepper
- Step Angle: 1.8°
- Minimal Thrust: 189N (300pps)
- Rated Current/phase: 0.91A
- Phase Resistance: 5.5ohms
- Voltage: 5V
- Inductance: 7.63mH±20%(1KHz)
Physical Specification
- Frame Size: 35 x 35mm
- Body Length: 48mm
- Lead Screw Length: 250mm(9.8425")
- Lead Screw Diameter: Φ5.54mm(0.2181")
- Lead/Step: 0.012192mm(0.00048" )
- Lead Travel/Revolution: 2.438mm(0.096")
- Number of Leads: 4
- Lead Length: 300mm
- Weight : 240g
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Red
|
Red/White
|
Green/White
|
Green
|
| Electrical Specification | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductance(mH) | 7.63 |
| Minimal Thrust(N) | 189 |
| Motor Type | Non-Captive |
| Phase Resistance(ohm) | 5.5 |
| Rated Current (A) | 0.91 |
| Step Angle(°) | 1.8 |
| Physical Specification | |
| Body Length(mm) | 48 |
| Frame Size(mm) | 35x35 |
| Lead Screw Diameter(mm) | 5.54 |
| Lead Screw Length(mm) | 250 |
| Lead Revolution(mm) | 2.4384 |
| Linear Travel / Step(mm) | 0.012192 |
| No. of Lead | 4 |
| Lead Length(mm) | 300 |
