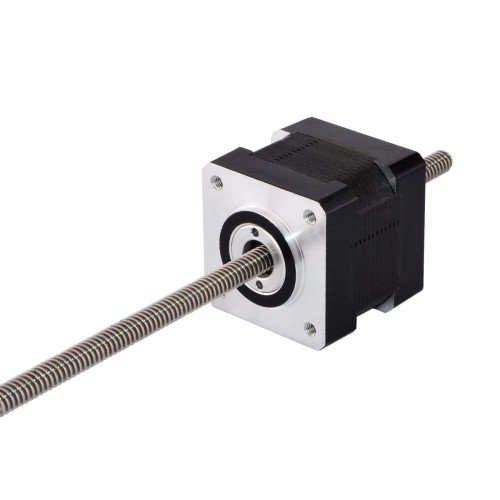

Nema 14 Non Captive Stepper Motor 35mm Stack 14LS13-0574J-150N Lead 2.438mm/0.096"
This model is almost exactly same as Haydon Kerk 35000 series size 14 non-captive stepper motor linear actuator. The motor part is 35mm body 1.8 degree 0.57A Nema 14 stepper motor, and it works with a 5.54mm (0.2181") diameter 150mm (5.9055") length lead screw, the linear travel is 2.438mm(0.096") per revolution.
Electrical Specification
- Manufacturer Part Number: 14LS13-0574J-150N
- Motor Type: Non-captive Linear Stepper
- Step Angle: 1.8°
- Minimal Thrust: 140N (300pps)
- Rated Current/phase: 0.57A
- Phase Resistance: 8.8ohms
- Voltage: 5V
- Inductance: 13mH±20%(1KHz)
Physical Specification
- Frame Size: 35 x 35mm
- Body Length: 35mm
- Lead Screw Length: 150mm(5.9055")
- Lead Screw Diameter: Φ5.54mm(0.2181")
- Lead/Step: 0.012192mm(0.00048" )
- Lead Travel/Revolution: 2.438mm(0.096")
- Number of Leads: 4
- Lead Length: 300mm
- Weight : 162g
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Red
|
Red/White
|
Green/White
|
Green
|
| Electrical Specification | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductance(mH) | 13 |
| Minimal Thrust(N) | 140 |
| Motor Type | Non-Captive |
| Phase Resistance(ohm) | 8.8 |
| Rated Current (A) | 0.57 |
| Step Angle(°) | 1.8 |
| Physical Specification | |
| Body Length(mm) | 34.5 |
| Frame Size(mm) | 35x35 |
| Lead Screw Diameter(mm) | 5.54 |
| Lead Screw Length(mm) | 150 |
| Lead Revolution(mm) | 2.4384 |
| Linear Travel / Step(mm) | 0.012192 |
| No. of Lead | 4 |
| Lead Length(mm) | 300 |
