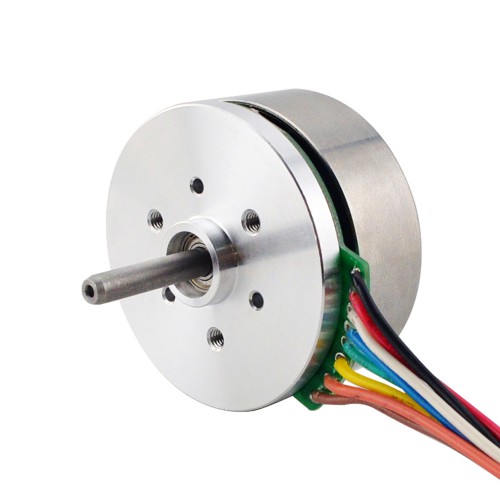

Ф43.2x21.6mm External Rotor Motor 45BLE22-24-01 24V 5250RPM 0.084Nm 50W 2.6A
- Manuals and Documentation: Full Datasheet:
Special Offer in Christmas 2024:
- 6% Off On Total Order Amount!
- Enjoy Discount at Checkout! No Need Coupon Code!
- Valid Till January 6th,2025
Buy It Now:£109.13
Ф43.2x21.6mm External Rotor Motor 45BLE22-24-01 24V 5250RPM 0.084Nm 50W 2.6A
Electrical Specification
- Manufacturer Part Number: 45BLE22-24-01
- Phase: 3
- Poles: 16
- Resistance/Line: 0.7±0.1 ohms@20℃
- Inductance/Line: 0.33±0.1 mH@1kHz
- Rated Voltage: 24 VDC
- No Load Speed: 6700±10% RPM
- No Load Current: 0.5 A
- Rated Torque: 84 mN.m
- Rated Speed: 5250 RPM
- Rated Current: 2.6 A
- Rated Power: 50 W
- Back EMF Constant: 2.53 Vrms/kRPM
- Torque Constant: 35 mN.m/A
- Rotor Inertia: 135 g.cm2
- Temperature Rise: Less than 80k
- Insulation Class: B 130 ℃
- Dielectric Strength: 500 VAC 1MIN
- Insulation Resistance: 100 MOhm @500VDC
- Ambient Temperature: -25 ~ +50 ℃
Physical Specification
- Frame Size: Φ43.2 mm
- Body Length: 21.6 mm
- Shaft Diameter: Φ4 mm
- Shaft Length: 20.6 mm
- Number of Leads: 8
- Lead Length: 300 mmMin.
- Sensor: Hall Sensor
- Weight: 120 g
Connection
|
U
|
V
|
W
|
GND
|
2
|
1
|
3
|
VHall
|
|
Orange
|
Brown
|
Yellow
|
Black
|
Green
|
Blue
|
White
|
Red
|
| BLDC Motor Specification | |
|---|---|
| Insulation Class | B 130 ℃ |
| Rated Current(A) | 2.6 |
| Rated Power(W) | 50 |
| Rated Torque(Nm) | 0.084 |
| Rated Voltage(V) | 24 |
| Phase | 3 |
| Poles | 16 |
| Physical Specification | |
| Body Length(mm) | 21.6 |
| Frame Size(mm) | Φ43.2 |
| No. of Lead | 8 |
| Shaft Diameter(mm) | 4 |
| Shaft Length(mm) | 20.6 |
| Weight(g) | 120 |
