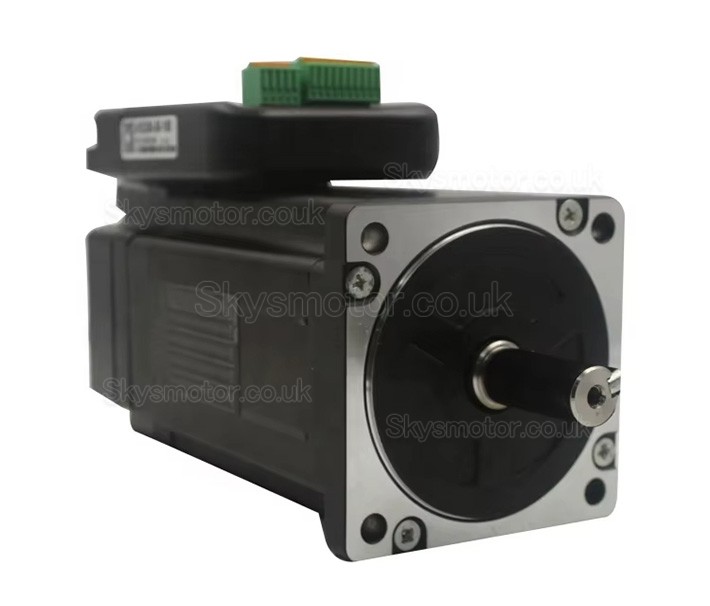

JMC NEMA 34 Integrated Closed Loop Stepper Motor iHSS86-80-100 1.8 Deg 9.8 Nm 6A 80V 2 Phase
The JMC NEMA 34 IHSS86-80-100 integrated closed-loop stepper motor features a compact design for efficient space usage and provides high positioning accuracy without step loss. It utilizes variable current control for efficient operation and ensures smooth, reliable movement with minimal vibration, even at low speeds. The motor includes built-in acceleration and deceleration control for improved smoothness during starts and stops. It supports user-defined micro steps and offers protection against overcurrent, overvoltage, and position errors. Operational status is indicated by a green light for running and a red light for protection or offline mode.
Application:
Suitable for small milling machines, 3D-printers, lathes, robots, winding machines or general positioning.
Compatible with CNC controls such as Beamicon. Estlcam, Mach3, Eding, Linuxcnc and many more.
Electrical Specifications:
Manufacturer Part Number:iHSS86-80-100
Number of Phase:2
Step Angle:1.8 deg
Step Angle Accuracy:±0.09°
Holding Torque:9.8N.m(1387.79 oz.in)
Rated Current/phase:6A
Rated Voltage:80VDC
Encoder line: 1000 lines
Resistance/phase:0.43Ω±10%
Inductance/phase:2.7MH±20%
Temperature Rise Max:80℃
Dielectric Strength:500VDC
Rotor Inertia:690g.cm²
Pulse Frequency: max. 200 kHz
Radial Play:Max 0.025mm (load 450g)
Axial Play:Max 0.075mm (load 920g);
Physical Specifications:
Frame Size: 86 x 86mm
Body Length:174mm
Shaft Length:38mm
Shaft Diameter: Φ14mm
Keyway Length:25mm
Weight:5.7kg;
.jpg "JMC NEMA 34 Integrated Closed Loop Stepper Motor iHSS86-80-100 1.8 Deg 9.8 Nm 6A 80V 2 Phase")
(1).jpg "JMC NEMA 34 Integrated Closed Loop Stepper Motor iHSS86-80-100 1.8 Deg 9.8 Nm 6A 80V 2 Phase")
.jpg "JMC NEMA 34 Integrated Closed Loop Stepper Motor iHSS86-80-100 1.8 Deg 9.8 Nm 6A 80V 2 Phase")
.jpg "JMC NEMA 34 Integrated Closed Loop Stepper Motor iHSS86-80-100 1.8 Deg 9.8 Nm 6A 80V 2 Phase")
.jpg "JMC NEMA 34 Integrated Closed Loop Stepper Motor iHSS86-80-100 1.8 Deg 9.8 Nm 6A 80V 2 Phase")
(1).jpg "JMC NEMA 34 Integrated Closed Loop Stepper Motor iHSS86-80-100 1.8 Deg 9.8 Nm 6A 80V 2 Phase")
| Electrical Specification | |
|---|---|
| Holding Torque (Ncm) | 980 |
| Holding Torque (oz.in) | 1387.79 |
| No. of Phase | 2 |
| Rated Voltage(V) | 80 |
| Inductance(mH) | 2.7 |
| Phase Resistance(ohm) | 0.43 |
| Rated Current (A) | 6 |
| Step Angle(°) | 1.8 |
| Linear Motor Type | 1000 lines |
| Physical Specification | |
| Keyway Length | 25 |
| Body Length(mm) | 174 |
| Frame Size(mm) | 86 x 86 |
| Shaft Diameter(mm) | 14 |
| Shaft Length(mm) | 38 |
| Shaft Type | Keyway |
| Single Shaft/Dual Shaft | Single Shaft |
| Weight(g) | 5700 |
-
