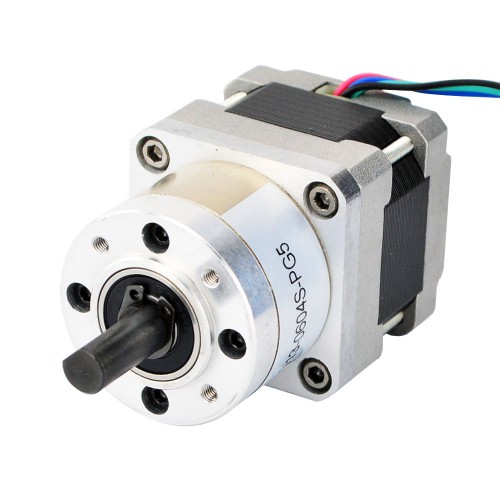

Nema 16 Geared Stepper Motor 16HS13-0604S-PG5 with 5:1 Planetary Gearbox
This Nema 16 stepper motor with 33mm body and 0.6A rated current, integrated a planetary gearbox of 5.18:1 gear ratio.
Electrical Specification
- Manufacturer Part Number: 16HS13-0604S-PG5
- Motor Type: Bipolar Stepper
- Step Angle: 0.35 deg
- Holding Torque without Gearbox: 22Ncm(31.15oz.in)
- Rated Current/phase: 0.6A
- Phase Resistance: 15ohms
- Voltage: 9V
- Inductance: 16mH ± 20%(1KHz)
Gearbox Specifications
- Gearbox Type: Planetary
- Gear Ratio: 5.18: 1
- Efficiency: 90%
- Backlash at No-load: <=1 deg
- Max.Permissible Torque: 2Nm(283oz.in)
- Moment Permissible Torque: 4Nm(566oz.in)
- Shaft Maximum Axial Load: 50N
- Shaft Maximum Radial Load: 100N
Physical Specifications
- Frame Size: 39 x 39mm
- Motor Length: 34mm
- Gearbox Length: 27.3mm
- Shaft Diameter: Φ8mm
- Shaft Length: 20mm
- D-cut Length: 15mm
- Number of Leads: 4
- Lead Length: 500mm
- Weight: 340g
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
| Gearbox Specification | |
|---|---|
| Backlash at No-load(Max.°) | 1 |
| Efficiency | 90% |
| Gear Ratio | 5.18:1 |
| Gearbox Length(mm) | 27.3 |
| Gearbox Type | Planetary |
| Max. Permissible Torque(Ncm) | 200 |
| Max. Permissible Torque(oz.in) | 283.2 |
| Moment Permissible Torque(Ncm) | 400 / 566.4 |
| Shaft Maximum Axial Load(N) | 50 |
| Shaft Maximum Radial Load(N) | 100 |
| Motor Specification | |
| Inductance(mH) | 16 |
| Lead Length(mm) | 500 |
| Motor Nema Size | Nema 16 |
| No. of Lead | 4 |
| Phase Resistance(ohm) | 15 |
| Rated Current (A) | 0.6 |
| Shaft Diameter(mm) | 8 |
| Shaft Length(mm) | 20 |
| Bipolar/Unipolar | Bipolar |
| Holding Torque w/o Gearbox(Ncm) | 22 |
| Holding Torque w/o Gearbox(oz.in) | 31.2 |
| Motor Length(mm) | 34 |
| Single Shaft/Dual Shaft | Single Shaft |
| Shaft Type | D-Cut |
| Physical Specification | |
| Weight(g) | 500 |
