Nema 34 Closed Loop Stepper Motor CNC Kit 1-CL86-34HS59 13.0Nm 1 Axis Controller Kit
-
Manuals and Documentation:
Motor Datasheet:
Driver Manual:
Special Offer in Christmas 2024:
- 6% Off On Total Order Amount!
- Enjoy Discount at Checkout! No Need Coupon Code!
- Valid Till January 6th,2025
Buy It Now:£151.62

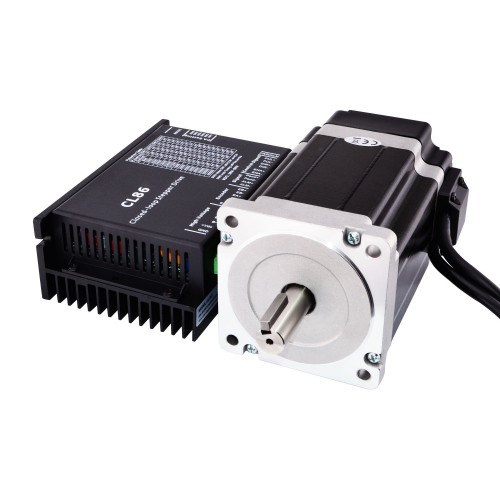

Nema 34 Closed Loop Stepper Motor CNC Kit 1-CL86-34HS59 13.0Nm 1 Axis Controller Kit
This CNC kit included:
- 1 x Closed Loop Stepper Driver 0~8.2A 24~80VDC for Nema 34 Stepper Motor
- 1 x 13.0Nm[1841oz.in] Nema 34 Closed Loop Stepper Motor w/ Encoder 1000CPR
Motor Specification
- Manufacturer Part Number: 34HS59-5004D-E1000
- Motor Type: Bipolar Stepper
- Step Angle: 1.8 deg
- Holding Torque: 13Nm(1841oz.in)
- Rated Current/phase: 5A
- Voltage: 5V
- Phase Resistance: 1ohms
- Inductance: 11mH ± 20%(1KHz)
- Frame Size: 86 x 86mm
- Body Length: 152mm
- Shaft Diameter: Φ14mm
- Shaft Length: 35mm
- Key-way Length: 25mm
- Number of Leads: 4
- Lead Length: 500mm
- Weight: 1.2kg
Connection
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
Driver Specification
- Closed-loop, eliminates loss of synchronization
- Broader operating range – higher torque and higher speed
- Reduced motor heating and more efficient
- Do not need a high torque margin
- No Tuning and always stable
- Quick response, no delay and almost no settle time
- High torque at starting and low speed, high stiffness at standstill
- Offer servo-like performance at a much lower cost
| Motor Specification | |
|---|---|
| Step Angle(°) | 1.8 / 1.8 |
| Body Length(mm) | 151.5 |
| Holding Torque (Ncm) | 1300 |
| Holding Torque (oz.in) | 1841 |
| Inductance(mH) | 11 |
| Lead Length(mm) | 500 |
| Motor Nema Size | Nema 34 |
| No. of Lead | 4 |
| Phase Resistance(ohm) | 1 |
| Rated Current (A) | 5 |
| Shaft Diameter(mm) | 14 |
| Shaft Length(mm) | 37 |
| Electrical Specification | |
| Output Frequency(MHz) | ≤1 |
| Stepper Driver Specification | |
| Driving Voltage(V) | 24 - 80 |
| Output Current(A) | 0 - 8.2 |
| Microstep(Steps/rev.) | 400 - 51200 |
| Max. Pulse Input(kHZ) | 200 |
| Pulse Width(μs) | 2.5 |
| Encoder Specification | |
| Rated Voltage(V) | 5 |
| Output Current(mA) | 55 |
| Resolution(CPR) | 1000 |
| Output Signal Channels | 2 Channels |
| Running Speed(rpm) | ≤5000 |
| IP Protection | IP20 |
| Physical Specification | |
| Weight(g) | 6450 |
